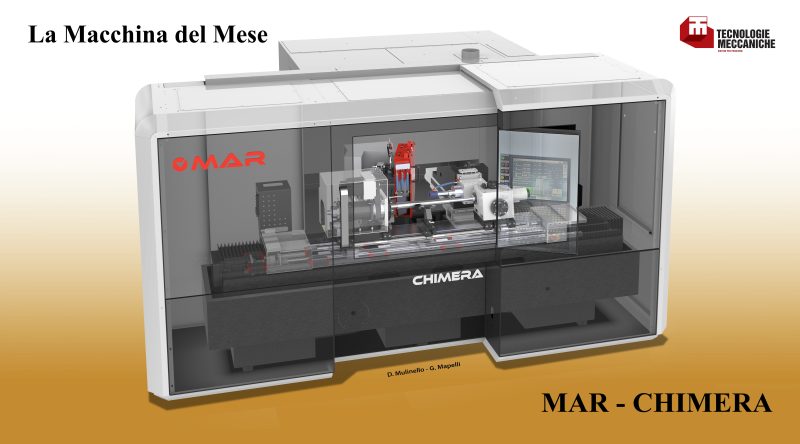

Chimera: doppio carro per la rettificatrice universale

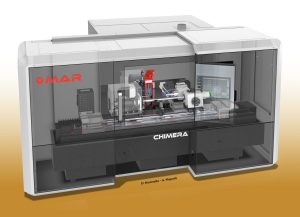

Chimera è la rettificatrice universale di MAR nata con l’obiettivo di offrire una macchina per interni e/o esterni industrializzata, economicamente sostenibile e tecnicamente completa. Il progetto integra le scelte costruttive consolidate di MAR, componentistica di alta qualità e un approccio orientato all’ottimizzazione produttiva. Il risultato è una macchina CNC pensata per garantire prestazioni elevate con una gestione semplificata. Inoltre, facilita il passaggio dalle tradizionali macchine manuale a quelle dotate di controllo numerico.

La progettazione di Chimera parte da un concetto chiaro: definire configurazioni standardizzate ma altamente versatili. La macchina è disponibile in tre versioni che condividono la parte posteriore del basamento, dove è installato il carro portamola, mentre la sezione anteriore viene configurata in funzione della taglia scelta.

Chimera: stabilità e precisione nel tempo grazie al granito

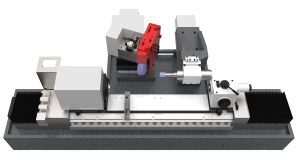

Il basamento in granito naturale assicura un’elevata inerzia termica, riducendo l’impatto delle variazioni di temperatura sulla geometria della macchina. Un sistema di refrigerazione integrato contribuisce ulteriormente alla stabilizzazione termica, garantendo precisione dimensionale costante anche in cicli prolungati. In base alle esigenze produttive, Chimera può essere configurata con sola mola da esterni, sola mola da interni, versione universale con doppio carro indipendente o con contropunta per lavorazioni tra le punte. Le due mole sono installate su carri paralleli e indipendenti.

Dal punto di vista meccanico, Chimera integra:

• guide lineari con pattini a ricircolo di rulli lubrificati aria/olio;

• viti rettificate a ricircolo di sfere accoppiate a motori brushless con misura assoluta;

• viti Ø32 mm passo 5 mm per gli assi XE e XI;

• vite Ø32 mm passo 10 mm per l’asse Z;

• possibilità di righe ottiche assolute sugli assi X.

Questa architettura garantisce movimenti fluidi, ripetibilità elevata e mantenimento della geometria nel tempo.

Tre taglie, molteplici versioni di Chimera

Nelle versioni con sola mola da interni o universale senza contropunta montata, il valore che caratterizza le tre taglie di Chimera è la distanza tra il naso della testa porta pezzo e il supporto dell’elettromandrino da interni e può essere di 1.000 mm, 1.300 mm o 1.600 mm. La lunghezza effettivamente rettificabile dei pezzi dipende da una serie di fattori come la tipologia di attrezzatura dedicata alla presa pezzo, le dimensioni della prolunga porta mola o la posizione del supporto diamante sulla tavola scorrevole.

Nella versione universale con contropunta montata, invece, la taglia è determinata dalla massima lunghezza del pezzo che può essere montato tra le punte (600 mm, 900 mm o 1.200 mm), mentre nella versione con sola mola da esterni e contropunta le taglie disponibili sono 500 mm, 800 mm e 1.100 mm che corrispondono alla massima lunghezza rettificabile con mola esterni “destra” inclinata a 20°. I valori indicati considerano l’utilizzo di punte di trascinamento commerciali con una sporgenza di circa 70 mm. Infine, Chimera può essere configurata anche con mola esterni “sinistra” diritta riducendo la lunghezza rettificabile del pezzo a 300 mm, 600 mm o 900 mm.

Testa portapezzo e contropunta: controllo e affidabilità

La testa portapezzo di Chimera può essere universale o solo rotante, azionata tramite cinghia Poly-V e motore brushless con velocità regolabile fino a 840 giri/min. Sono disponibili attacchi Morse 5 o ASA 5 per il bloccaggio di pezzi a sbalzo fino a 50 kg. La pressurizzazione del mandrino impedisce l’ingresso di contaminanti, aumentando l’affidabilità nel tempo.

La contropunta opzionale è dotata di canotto Ø55 mm con corsa 45 mm e supporta fino a 100 kg tra le punte. L’altezza punte è disponibile in versione 180 mm (standard) o 230 mm (opzione). Il sistema di movimentazione su cremagliera con supporto pneumatico riduce lo sforzo operativo e migliora l’ergonomia.

Chimera è una macchina semplice e completa

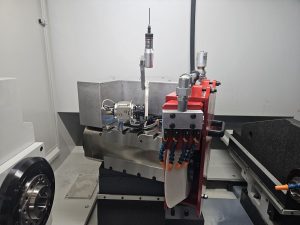

L’unità da esterni di Chimera può montare mole Ø400 mm o Ø500 mm, con elettromandrino da 7,5 kW in grado di raggiungere velocità periferiche fino a 50 m/s. È disponibile un sistema di bilanciatura automatica e taglio in aria ad ultrasuoni per ottimizzare qualità superficiale e sicurezza.

L’unità da interni integra elettromandrini Ø100 mm o Ø120 mm con lubrificazione automatica aria/olio, montati su supporto in granito naturale con regolazione geometrica del mandrino. La gestione automatica di arresto e ripartenza mola a fine ciclo aumenta sicurezza e produttività.

Pur essendo una macchina industrializzata, la rettificatrice universale Chimera di MAR può essere completata con diversi accessori:

• sistemi di presa pezzo personalizzabili;

• equilibratura automatica mola;

• ravvivatura con elettromandrino o diamanti;

• sensore di contatto per taglio in aria;

• centralina modulo fermo per interventi in sicurezza.

Leggi l’articolo completo sul fascicolo di Tecnologie Meccaniche per approfondire tutte le caratteristiche della rettificatrice universale Chimera di MAR.
