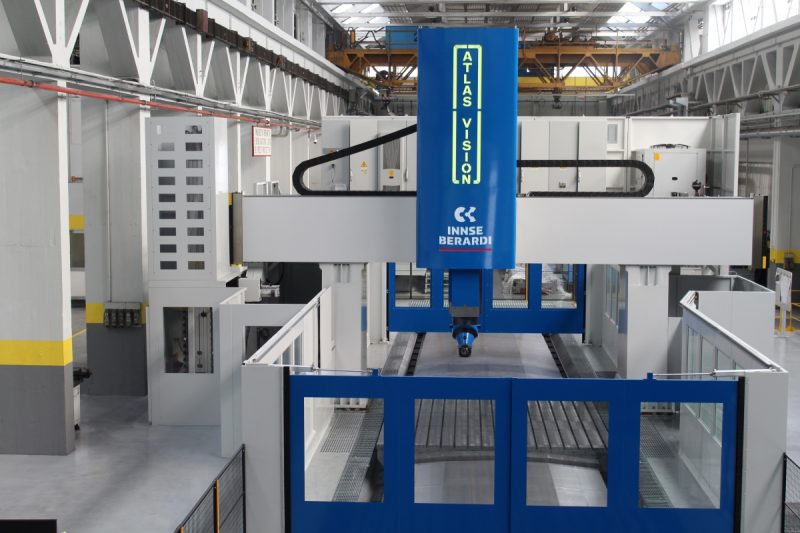

Linea di centri di fresatura verticali ad alta velocità con guide lineari. L’innovativo design e la flessibilità nella configurazione sono alla base di questa tipologia di macchine Innse-Berardi. Le parti principali di tutte le macchine sono identiche: traversa, ram e teste accessorie.
Il design flessibile e modulare permette quattro diverse configurazioni:
– Tipo P (Planomiller) – portale fisso
– Tipo G (Gantry) – guide inferiori
– Tipo GU (Gantry) – guide superiori
– Tipo P-W – portale fisso e tavola mobile
Una gamma completa di teste accessorie ad alto contenuto tecnologico consente all’utilizzatore finale di avere sempre a disposizione la soluzione ottimale per le proprie esigenze applicative. L’utilizzo di componenti standard migliora l’affidabilità delle macchine riducendo costi e tempi di consegna.
Specifiche tecniche:
Distanza tra le colonne | 2.800 fino a 10.000mm |
Corsa verticale (asse Z) | 1.500 – 2.000 – 2.600mm |
Sezione RAM | 500 x 500 – 630 x 630mm |
Potenza mandrino | kW 40 fino a 60 |
Coppia | Nm 1.200 – 1.850 – 2.500 |
Assi | 3+2 o 5 |
Asse W | Traversa fissa o mobile |
Tavole rotanti verticali
Le Atlas Vision, così come le Atlas Hydro, possono essere equipaggiate, in base alle esigenze produttive, con tavole girevoli per tornitura, alesatura, fresatura, tornitura-fresatura e rettifica. L’intera gamma è concepita con la tecnologia a sostentamento idrostatico. Grazie al design modulare, è possibile configurare la tavola in base ad una serie di caratteristiche.
