Atlas Vision P-W

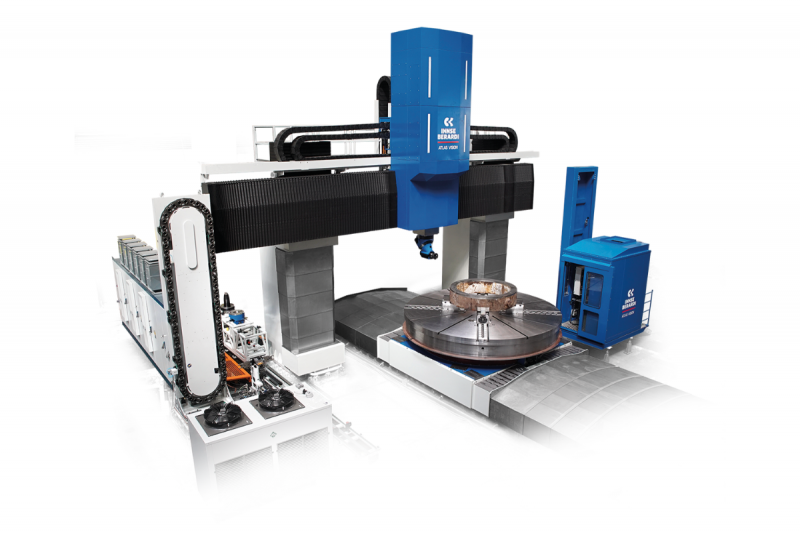

Il centro di lavoro Atlas Vision P-W è una macchina a portale fisso e tavola mobile. Effettua tornitura e fresatura

TORNITURA E FRESATURA IN UN’UNICA SOLUZIONE

I prodotti “Vision” sono caratterizzati dalle guide lineari sugli assi, dalla velocità e dall’alta precisione. Questo centro di lavoro è stato concepito per proporre in un’unica macchina utensile, le operazioni di tornitura e fresatura, il cambio utensili ed accessori automatici e le ultime novità tecnologiche prodotte da Innse-Berardi.

La traversa mobile di lavoro garantisce la possibilità di lavorare i componenti di svariate dimensioni senza rinunciare alla rigidità del sistema. La bilanciatura e correzione geometrica della stessa è effettuata grazie a due viti a ricircolo di sfere e 4 moto-riduttori che lavorano con tecnologia master-slave + gantry. Questa soluzione comporta notevoli vantaggi sulle precisioni, eliminando i gruppi di bilanciatura idraulici, meno reattivi e necessitanti di continue manutenzioni periodiche.

La particolare natura delle lavorazioni richieste hanno portato i tecnici di Innse-Berardi a proporre una soluzione ibrida: tavola e Ram idrostatici abbinati alle guide meccaniche di traversa ed asse trasversale della testa. La grande sezione del Ram idrostatico adottato, permette di raggiungere estensione dell’asse verticale fino a 2.500mm.

Specifiche tecniche:

Massima distanza tra le colonne                             5.700 mm

Corsa trasversale del Ram (asse Y)                          8.000 (6.500+1.500) mm

Corsa verticale del Ram idrostatico (asse Z)          1.500 mm

Corsa verticale della traversa mobile di lavoro (asse W1-W2)       2.000 mm

Potenza massima (S1)                                                50 kW

Coppia (S1)                                                                    1.850 Nm

Velocità massima di rotazione (2 ranges)              6.000 rpm

Campo di lavoro Asse C di posizionamento             ±220 degrees

Discrezione Asse C di posizionamento                    0.001 degrees

Coppia di bloccaggio asse C                                      10.000 Nm

La tavola traslante di tornitura e fresatura, fa parte dei prodotti idrostatici storici di Innse-Berardi,  viene equipaggiata con due motori torque abbinati a cambi gamma che lavorano anch’essi in modalità master e slave per assicurare le massime precisioni ed allo stesso tempo, ottimi parametri tecnologici.

Il sistema di bilanciamento e rilevamento automatico dei carichi sbilanciati, accresce il valore tecnologico dell’impianto.
