Gole interne con lubrorefrigerazione di precisione ad una profondità massima di 30 mm (1.181”)

Horn, leader nel campo delle gole, ha sviluppato il nuovo sistema 209 per gole interne in fori dal diametro minimo di 16 mm (0.630”).

I portautensili con diametro del gambo D = 16 mm (0.630”) vengono utilizzati ad una profondità massima di 30 mm per ottenere un Tmax = 3,5 mm (0.137”). Con fori di diametro 18 mm o più, le gole possono essere lavorate (addentrandoci per massimo 30 mm) con una profondità di taglio tmax = 5 mm e un portautensile con diametro di gambo D = 20 mm.

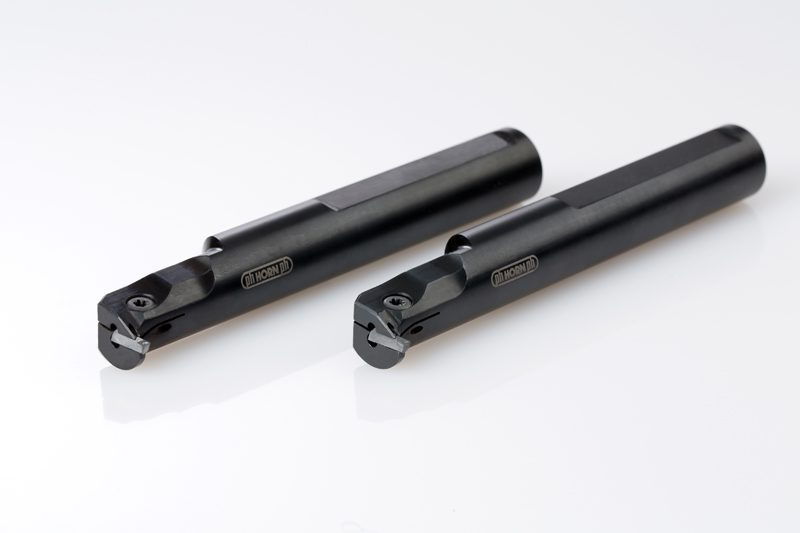

I portautensili sono disponibili sia nella versione destra che in quella sinistra e con tolleranza h6.

Il gambo mostra eccellenti proprietà anti-vibrazionali grazie alla particolare forma ellittica nel tratto l2.

Il sistema di inserti 209 è composto da un portautensile con lubrorefrigerazione interna e inserti indexabili con 2 taglienti e larghezza di taglio di 2 mm (0.078”). Il getto di refrigerante proviene da fori presenti sia sulla staffa di serraggio che lateralmente sul portainserto. Il getto del prisma di serraggio colpisce direttamente e precisamente l’area di lavorazione e assicura un raffreddamento efficiente e una maggiore vita utensile. Inoltre i due getti di lubrorefrigerante fanno si che il truciolo venga rimosso in maniera controllata ed efficace.

Gli inserti Horn, sinterizzati con precisione estrema e con due taglienti di larghezza 2 mm (0.078”), nella lega AS45 e geometria rompitruciolo ”.5” e ”.1A” assicurano un’incredibile controllo del truciolo anche su materiali caratterizzati da un truciolo lungo.

I parametri di taglio consigliati per lavorazioni su acciai sono un avanzamento compreso tra 0.06 e 0.2 mm/giro e un velocità di taglio compresa tra 100 e 180 m/min.
