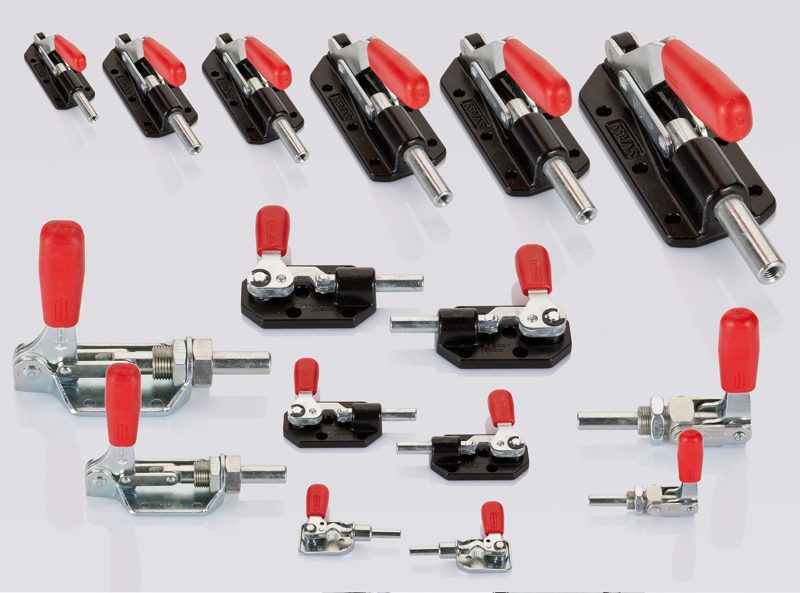

Serie ad asta di spinta

In questa serie, il movimento circolare della leva di comando si trasforma in movimento lineare dell’asta di spinta. Eccettuati i due modelli 120/AS e 300/AS, questa serie lavora e blocca sia a spinta che a trazione. La versione leggera copre esigenze di bloccaggio da 80 a 720 daN, mentre la serie pesante copre esigenze da 120 a 4500 daN.

ESECUZIONE
PER LA SERIE LEGGERA: Parti in lamiera d’acciaio da cementazione uni 5867. Asta di spinta in acciaio UNI 7230-73 con boccola di guida in ottone. La caratteristica principale dei modelli ASD/ASS è il basso punto d’applicazione della forza nonchè l’ingombro in senso verticale molto contenuto. Per i modelli 80-165-340/AS vi è possibilità di montaggio frontale con un filetto esterno che permette la rotazione della leva di comando nella posizione più favorevole all’uso. La squadretta di fissaggio sul piano aumenta le possibilità d’impiego.

PER LA SERIE PESANTE: Corpo base in ottone verniciato nero per le grandezze 70 e 160. Corpo base in acciaio forgiato UNI 7063 verniciato nero per le altre grandezze. Parti in lamiera di acciaio da cementazione UNI 5867 zincate. Aste di spinta in acciaio UNI 7230-73 zincate. Perni e boccole di supporto induriti per cementazione.
