Rivoluzione nella progettazione delle coclee e viti di convogliamento

Le “Timing Screw”, in italiano chiamate viti di convogliamento, sono componenti meccanici utilizzati principalmente in linee di confezionamento automatico, riempimento, etichettatura o ispezione per controllare il posizionamento, l’orientamento e la distanza tra prodotti che si muovono su un nastro trasportatore.

La progettazione di queste viti è estremamente complessa e spesso a livello tridimensionale non viene realizzata correttamente perché un CAD generico non ha le funzioni per integrare le leggi di moto di questo prodotto. TopSolid’Timing Swew è un modulo dedicato che velocizza drasticamente questa tipologia di progettazione, garantendo un report preciso e dettagliato della movimentazione del prodotto che si vuole trasportare.

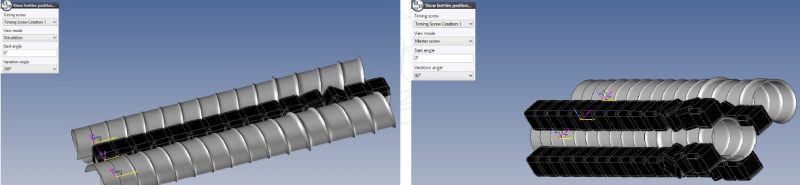

Il sistema permette l’importazione o la progettazione dell’oggetto trasportato, la definizione del grezzo di partenza delle viti che può essere cilindrico, conico o una forma di rivoluzione, infine TopSolid richiederà di definire la movimentazione. Molto spesso gli uffici tecnici che si confrontano a queste progettazioni utilizzano delle strategie poco consone perché in 3D, non ci sono strumenti adatti per simulare la movimentazione di un oggetto secondo una legge di moto per coclee o viti. Molto spesso questi progettisti decidono di creare la curva di movimento e di fare copiare l’oggetto lungo quest’ultima per ottenere la sede della vite; il risultato è di bassa qualità, estremamente pesante e non permetterebbe al cam di avere una superfice pulita da fresare. Con TopSolid’Timing Screw, la curva di movimentazione è creata automaticamente dalla tabella di movimentazione che permette di definire le traslazioni e rotazioni dell’oggetto lungo gli assi XYZ (quindi anche lungo l’asse vite) e la densità dei punti di controllo nelle zone desiderate.

Il risultato è tangibile immediatamente, la coclea o la vite viene generata istantaneamente e la simulazione tridimensionale permette di valutare l’efficienza della movimentazione dichiarata. Qualsiasi modifica è possibile a posteriori, con l’aggiornamento automatico della forma delle viti. La superficie ottenuta è perfetta, il modello solido è idoneo all’esportazione oppure direttamente alla lavorazione in TopSolid’Cam senza manipolazione di pulizia.

Il modulo Timing Screw di TopSolid è ora disponibile sul mercato italiano e garantisce un ritorno sul investimento praticamente immediato, soprattutto con il CAM integrato e parametrico.
