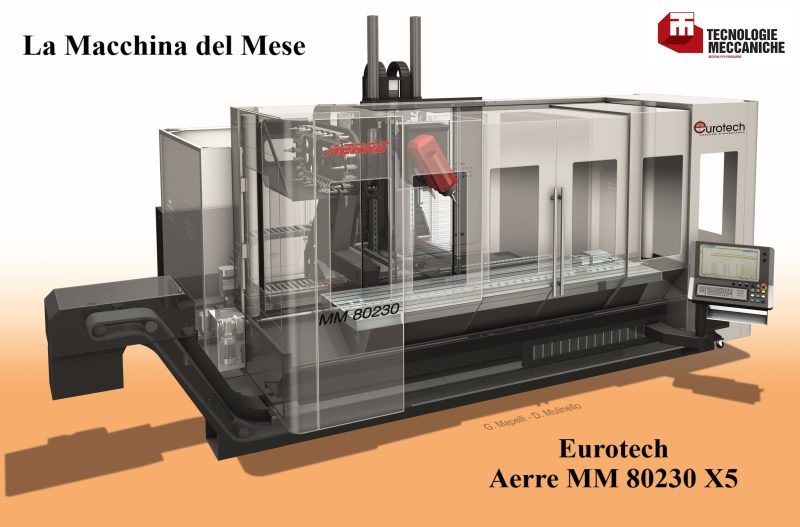

Aerre MM 80230 X5: centro di lavoro pensato per la versatilità

La crescente variabilità dei lotti produttivi richiede centri di lavoro in grado di adattarsi rapidamente a differenti geometrie, materiali e dimensioni dei pezzi. Il tutto mantenendo elevati standard di precisione e produttività. Con Aerre MM 80230 X5, Eurotech rinnova la propria gamma di centri di lavoro a montante mobile introducendo una piattaforma progettata per incrementare rigidità strutturale, dinamica degli assi e flessibilità di configurazione. La macchina è disponibile con diverse soluzioni di elettromandrino e di quinto asse continuo. Una scelta che la rende adatta sia alla lavorazione conto terzi sia alla produzione interna di componenti complessi e stampi di grandi dimensioni.

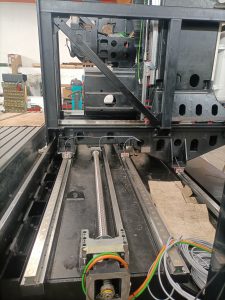

Aerre MM 80230 X5: basamento elettrosaldato e architettura a banco fisso

La struttura della macchina è costituita da un basamento in acciaio elettrosaldato e normalizzato, soluzione che elimina le tensioni residue generate durante la saldatura e garantisce una stabilità dimensionale costante nel tempo. Il dimensionamento delle nervature interne è stato completamente rivisto rispetto alla generazione precedente, incrementando la rigidezza complessiva senza penalizzare la dinamica degli assi.

L’architettura a banco fisso consente di sostenere lavorazioni gravose anche in presenza di pezzi pesanti, mantenendo inalterata la precisione geometrica. Nonostante l’incremento della massa strutturale, il centro di lavoro può essere installato su un tradizionale pavimento industriale conforme alle normative, senza richiedere fondazioni dedicate.

I principali dati dimensionali della macchina sono:

• Piano di lavoro: 2.700 × 800 mm
• Carico massimo sul piano: 3.500 kg
• Quarto asse (testa tiltante): ±110°
• Diametro tavola girevole (5° asse): 700 mm
• Portata tavola girevole: 1.500 kg

Quinto asse continuo per lavorazioni complesse

Il piano di lavoro supera di 200 mm per lato la corsa utile dell’asse X. Tale caratteristica permette l’installazione di attrezzature dedicate o tavole rotanti senza interferire con il volume di lavoro. Una paratia mobile consente inoltre di dividere il banco in due aree operative indipendenti. Mentre la testa esegue le lavorazioni su una metà della macchina, l’operatore può effettuare le operazioni di attrezzaggio sull’altra, riducendo i tempi improduttivi in condizioni di completa sicurezza.

Il quinto asse continuo è costituito da una tavola girevole dotata di bloccaggio idraulico, installabile sia a raso del piano sia in configurazione sopraelevata. Questa soluzione amplia la flessibilità della macchina permettendo di sfruttare l’intera corsa dell’asse Z oppure di ottimizzare gli spazi per le lavorazioni in sottosquadro.

Aerre MM 80230 X5: cinematica degli assi e sistemi di movimentazione

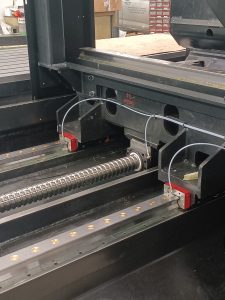

L’asse X utilizza tre guide di taglia 55, con guida posteriore ribassata per aumentare la stabilità durante le lavorazioni più impegnative. Guide e pattini sono installati su superfici rettificate e bloccati mediante un sistema a incastro con lardoni conici che consente il recupero automatico degli eventuali giochi, preservando rigidità e precisione geometrica anche dopo lunghi cicli di lavoro.

Gli assi Y e Z adottano la stessa filosofia costruttiva e sono movimentati da motori brushless dedicati, collegati mediante giunti ROTEX a viti a ricircolo di sfere con doppia chiocciola precaricata. Il sistema di lubrificazione automatica ad alta pressione, controllato da sensori, mantiene costante il corretto funzionamento delle guide e delle viti, contribuendo alla durata dei componenti meccanici.

Le caratteristiche tecniche degli assi lineari comprendono:

• Corsa asse X: 2.300 mm
• Corsa asse Y: 800 mm
• Corsa asse Z con testa orizzontale: 900 mm
• Corsa asse Z con testa verticale: 870 mm
• Velocità di rapido: 36.000 mm/min

Testa tiltante, elettromandrino e gestione automatica degli utensili

Il quarto asse continuo è integrato nella testa tiltante ed è azionato da un motore torque che consente una rotazione di ±110°. Tale configurazione amplia il campo di lavoro nelle operazioni di fresatura inclinata e nelle lavorazioni in sottosquadro. Il controllo della posizione è affidato a un encoder angolare ad alta risoluzione, mentre il mantenimento dell’orientamento durante le lavorazioni è garantito da un freno idraulico.

L’elettromandrino con attacco ISO 40 da 15.000 giri/min e 124 Nm è raffreddato tramite circuito di lubrorefrigerazione interno all’albero ed è predisposto per eventuali upgrade con sistemi ad alta pressione. Il cambio utensile automatico utilizza un braccio di interscambio con comando a camma che opera su un magazzino utensili a catena. Attraverso il controllo numerico D.Electron Z32 è inoltre possibile definire soglie di assorbimento specifiche per ciascun utensile: il superamento dei valori impostati provoca l’arresto automatico della macchina, riducendo il rischio di rotture e aumentando l’affidabilità dell’intero processo produttivo.

Gestione del truciolo e configurabilità della macchina

La gestione del truciolo è affidata a un evacuatore a tappeto temporizzato affiancato da una coclea posteriore che convoglia i residui verso le vasche di raccolta dedicate. Una configurazione che favorisce il recupero del lubrorefrigerante e mantenendo pulita l’area di lavoro durante le lavorazioni continuative.

La configurazione del centro di lavoro di Eurotech può essere personalizzata in funzione delle esigenze produttive, scegliendo differenti soluzioni di elettromandrino, configurazioni del quinto asse e layout del banco di lavoro. Questa modularità permette di adattare il centro di lavoro a produzioni molto diverse tra loro, dalla lavorazione conto terzi alla realizzazione di stampi e componenti meccanici di grandi dimensioni, mantenendo elevate prestazioni in termini di rigidità, precisione e continuità operativa.

Leggi l’articolo completo sul fascicolo di Tecnologie Meccaniche per approfondire tutte le caratteristiche del nuovo centro di lavoro a montante mobile Aerre MM 80230 X5 di Eurotech
