Giunti per una trasmissione sicura

Ruland ha introdotto giunti con foro a D progettati per accoppiarsi direttamente con alberi con profilo a D, al fine di prevenire lo slittamento in applicazioni critiche di controllo del movimento, come apparecchiature per semiconduttori, dispositivi medicali e sistemi di automazione industriale o di magazzino.

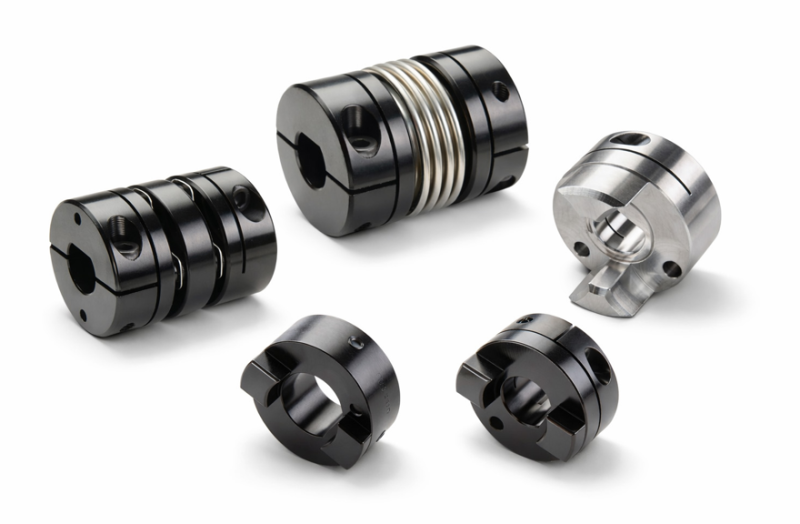

I giunti sono disponibili nelle versioni a disco, elastiche, a soffietto e Oldham, consentendo agli ingegneri di selezionare la tipologia più adatta alle specifiche esigenze applicative.

Diretti sul profilo

I giunti con foro a D consentono un collegamento meccanico sicuro accoppiandosi direttamente con la superficie piana dell’albero a D. A differenza dei collegamenti con grano, che possono allentarsi o slittare su alberi di piccolo diametro, i giunti con foro a D si innestano direttamente sul profilo dell’albero, assicurando una trasmissione affidabile della coppia.

I tradizionali sistemi con grano possono inoltre risultare difficili da installare correttamente su alberi di dimensioni ridotte, dove la vite potrebbe non appoggiare adeguatamente sulla superficie piana del profilo a D, causando allentamenti dovuti a vibrazioni o ad un montaggio non corretto.

Applicazioni

Questi giunti sono particolarmente indicati per alberi con diametro inferiore a 7 mm nei quali non sono presenti cave.

Eliminando la necessità di lavorazioni secondarie sull’albero e migliorando l’innesto con esso, i giunti con foro a D semplificano il montaggio e aumentano l’affidabilità nei sistemi compatti di controllo del movimento.

Disponibilità

Distribuiti in Italia dalla Getecno s.r.l., i giunti Ruland con foro a D sono disponibili con alesaggi da 3 mm a 10 mm e sono realizzati in alluminio per garantire leggerezza e bassa inerzia. A seconda del tipo di giunto sono disponibili configurazioni con serraggio a morsetto o con grano.

Ruland produce i propri giunti nel suo stabilimento avanzato in Massachusetts (USA), utilizzando barre di materiale nordamericano selezionato e processi produttivi proprietari.

Tutti i giunti sono conformi alle normative RoHS3 e REACH nonché a quelle relative ai minerali provenienti da zone di conflitto.
