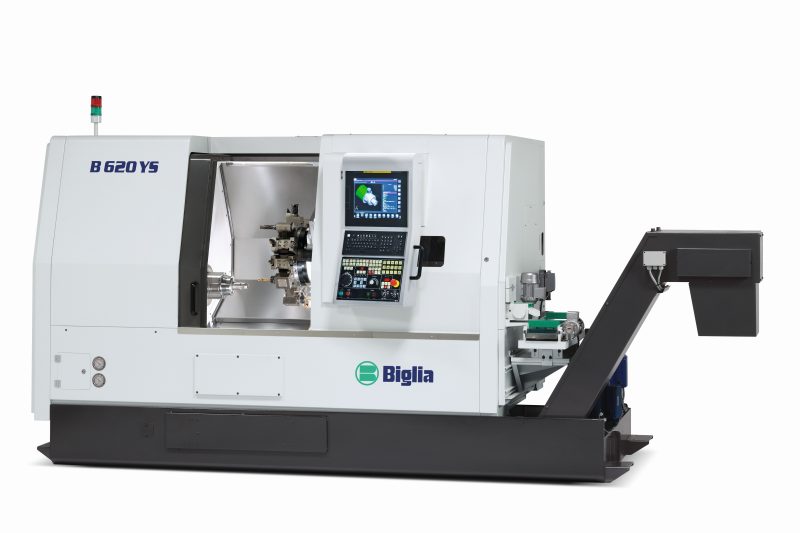

Biglia B620: tornitura ad alte prestazioni

Il B620 costituisce lo stato dell’arte dei centri di tornitura universali ad alte prestazioni per la lavorazione da barra e da ripresa. La costruzione modulare e la vasta gamma di soluzioni tecnologiche disponibili consentono un ampio ventaglio di possibilità produttive: dalla tornitura universale alla lavorazione completa di pezzi complessi grazie alla contropunta automatica CN, il contromandrino, gli utensili motorizzati, i 2 assi C e l’asse Y. Il B620 è disponibile in 6 versioni con passaggi barra 51 mm, 70 mm e 80 mm.

Grande rigidità e precisione

Il basamento è in ghisa con struttura rinforzata. Le guide a rulli sull’asse Z e le guide prismatiche sugli assi X e Y garantiscono il giusto mix di rigidità, velocità e smorzamento delle vibrazioni. Il cuore di questo centro di tornitura è costituito dagli elettromandrini e dalla torretta a 15 posizioni con trasmissione diretta agli utensili motorizzati.

Gli elettromandrini sono azionati da motori con valori di coppia, potenza, velocità al vertice della loro categoria (fino a 40 kw e 500 Nm) realizzati con una combinazione di cuscinetti a sfere e rulli cilindrici di alta precisione e rigidità. La rigidezza meccanica abbinata a elevati valori di potenza e coppia disponibili ad un basso numero di giri, consentono notevoli asportazioni così come l’ottenimento di elevati valori di rotondità e finitura superficiale.

la torretta portautensili è a 15 posizioni, tutte motorizzabili, con possibilità di ospitare fino a 30 utensili Contemporane           nte. Il cuore della torretta è costituito dal motore integrato nel disco portautensili raffreddato e stabilizzato termicamente con potenza di 12 kW, coppia di 32 Nm e velocità rotazione di 10.000 giri/min.

Flessibilità Operativa

B620 può essere equipaggiato con due tipi di scaricatore automatico dei pezzi finiti: a braccio con paletta ribaltabile o a braccio basculante. Il primo scarica i pezzi finiti su uno scivolo (scarico da mandrino principale e contro mandrino), mentre il secondo, appositamente realizzato per pezzi delicati, preleva il pezzo finito dal contro mandrino e lo deposita su un nastrino che lo trasporta fuori macchina. L’interfaccia personalizzata Biglia offre infine all’operatore un processo semplice ed intuitivo: tutte le principali funzioni possono essere attivate e disattivate con un semplice tocco ed anche il set up viene semplificato per ottimizzare al meglio i tempi di produzione.
