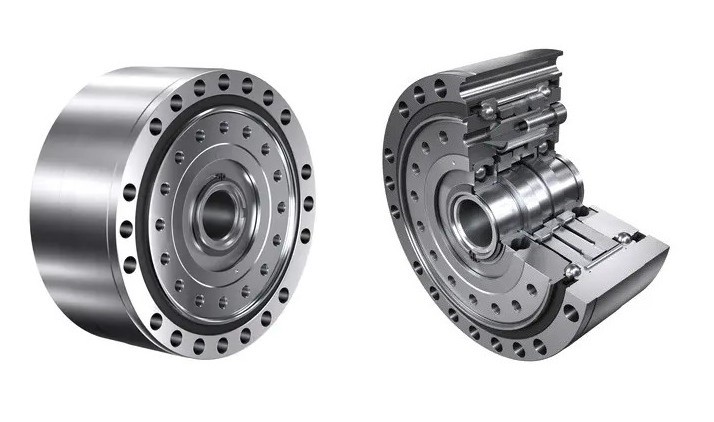

La nuova generazione di riduttori di precisione Cyclo

Sumitomo Drive Technologies sta ampliando la propria gamma di riduttori di precisione a gioco zero con la Serie B della famiglia Fine Cyclo: la nuova serie è destinata a produttori e progettisti che intendono realizzare soluzioni di trasmissione compatte, caratterizzate da elevate prestazioni dinamiche e massima precisione di trasmissione, in particolare in applicazioni con spazio di installazione limitato ed elevate esigenze in termini di rigidità e precisione di funzionamento, quali macchine utensili, tecnologia medica o sistemi di movimentazione.

Diametro compatto, grandi prestazioni

La serie coniuga un design compatto con la massima precisione e un’elevata densità di potenza. La serie di nuova concezione, dotata della tecnologia Cyclo, copre diametri esterni compresi tra 120 e 231 mm e trasmette coppie di accelerazione da 417 a 4000 Nm. Nel campo di sovraccarico, durante gli arresti di emergenza sono possibili coppie di picco fino a 8000 Nm.

Il runout assiale e radiale nell’ordine dei micrometri, l’elevata rigidità torsionale e la massima precisione di trasmissione garantiscono movimenti precisi e dinamici anche nelle condizioni più impegnative.

Grazie alla sua struttura monostadio e all’ampia gamma di rapporti di riduzione (29–179:1), la Serie B può essere integrata nelle macchine in modo particolarmente compatto. Il sistema di azionamento modulare garantisce inoltre un adattamento rapido e standardizzato a diversi tipi di motori e interfacce.

«La nuova Serie B — ha dichiarato Michael Berger, Product Manager e Team Leader Business Development presso Sumitomo Drive Technologies — supporta applicazioni altamente dinamiche senza che gli utenti debbano scendere a compromessi in termini di precisione, rigidità, capacità di carico o prestazioni. Due varianti, ciascuna disponibile in quattro dimensioni e con un massimo di cinque rapporti di riduzione, consentono un adattamento preciso a qualsiasi applicazione».

Due varianti, diverse esigenze

La serie comprende due versioni che rispondono a esigenze diverse:

• F4C-B “tipo con cuscinetto principale” – Riduttori Plug & Play per assi precisi e robusti. La variante F4C-B con cuscinetto principale integrato si distingue per la rigidità eccezionalmente elevata, la capacità di coppia massima e la precisione di trasmissione, completamente priva di gioco meccanico. Essendo una soluzione Plug & Play, i riduttori sono lubrificati a vita in fabbrica e completamente sigillati, il che li rende esenti da manutenzione e pronti all’uso immediato. I cuscinetti assiali a sfere a contatto angolare integrati sono progettati per i carichi più elevati e assicurano una capacità di carico affidabile, mentre l’esatta concentricità e il parallelismo in uscita garantiscono un’esecuzione precisa del movimento e un collegamento sicuro all’applicazione. Le 4 taglie con rapporti di riduzione graduati consentono una progettazione flessibile per diverse attività di automazione e sono particolarmente adatte ad applicazioni in cui rigidità, trasmissione precisa e supporto affidabile del carico sono fondamentali.
• FC-B “tipo KIT” – Riduttore modulare di precisione per soluzioni meccaniche personalizzate. Il kit riduttore offre la massima libertà di progettazione per soluzioni meccaniche su misura. Si concentra sulla funzione fondamentale della trasmissione precisa della coppia e consente una progettazione specifica per l’applicazione, in particolare nei casi in cui l’integrazione e le interfacce siano definite individualmente dal cliente. Il kit è disponibile in quattro taglie (B15, B25, B35, B45) con un’ampia gamma di rapporti di riduzione fino a 179:1 nella gamma monostadio ed è particolarmente adatto a soluzioni altamente dinamiche in cui precisione, flessibilità e capacità di carico sono fondamentali.

Applicazioni

La serie Fine Cyclo B è adatta, tra gli altri, ai seguenti settori industriali:

• macchine utensili: l’elevata rigidità torsionale e la concentricità garantiscono la stabilità degli assi sotto carico, migliorando la qualità delle superfici e la precisione di lavorazione;
• tecnologia medica: i movimenti precisi degli assi negli scanner TC o RM, uniti a un funzionamento fluido, garantiscono una qualità dell’immagine stabile e un funzionamento silenzioso;
• macchine per l’imballaggio: il design compatto, le elevate velocità di ingresso e la massima densità di coppia consentono tempi di ciclo brevi e configurazioni efficienti delle macchine.

Con la Serie B, Sumitomo Drive Technologies dimostra come sia possibile coniugare precisione, dinamica e compattezza in un unico riduttore. La serie offre la massima flessibilità con ingombri minimi, un’elevata precisione di posizionamento e soluzioni robuste per applicazioni esigenti nel campo dell’automazione e della precisione.

Tecnologia degli ingranaggi

La serie Fine Cyclo B utilizza la collaudata tecnologia Cyclo, che consente di ottenere coppie particolarmente elevate con un funzionamento fluido e privo di vibrazioni. Un cuscinetto eccentrico montato sull’albero motore aziona i dischi a camme, i quali trasferiscono con precisione il movimento rotatorio all’albero di uscita. Questo principio riduce il gioco meccanico e garantisce movimenti fluidi e altamente dinamici.

Quello che ebbe inizio nel 1925 con il brevetto del rivoluzionario principio Cyclo da parte della società, ideato dal progettista Lorenz Braren di Monaco di Baviera, si è da allora evoluto fino a diventare l’emblema dell’ingegneria tedesca e fa di Sumitomo Drive Technologies un produttore internazionale di soluzioni di trasmissione con sede europea nei pressi di Monaco di Baviera.
