Lavorazioni ad alte prestazioni, in massima sicurezza

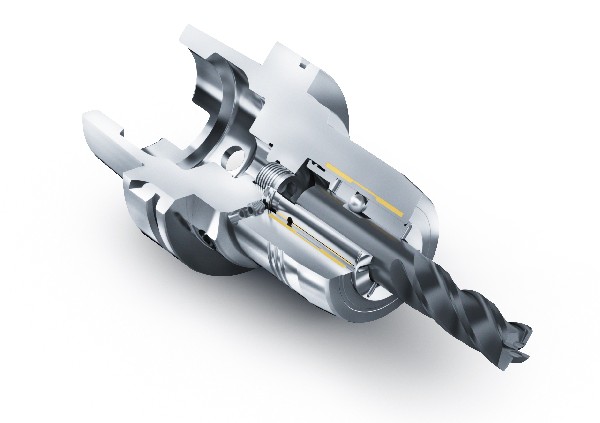

TENDO Aviation, mandrino universale ad espansione idraulica ad alte prestazioni, è stato sviluppato soprattutto per lavorazioni complesse e per cui è necessario il bloccaggio meccanico dell’utensile, come ad esempio nel campo dell’aviazione e dell’aeronautica.

Per gli utensili con gambo Weldon standard integrato, il meccanismo antisfilamento integrato assicura un orientamento dell’utensile e un serraggio ad accoppiamento geometrico in grado di prevenire anche il più piccolo movimento ed escludere la fuoriuscita dell’utensile.

I benefici di due sistemi di serraggio

TENDO Aviation di SCHUNK combina i punti di forza della tecnica ad espansione idraulica con quelli dei bloccaggi Weldon: le caratteristiche impressionanti includono precisione di rotazione concentrica, smorzamento perfetto delle vibrazioni e cambi utensile in una manciata di secondi tramite chiave a brugola.

Inoltre, è possibile mantenere tolleranze posizionali e geometriche strette con grande precisione. Anche il potenziale dell’utensile e della macchina possono essere completamente sfruttati. TENDO Aviation di SCHUNK consente la massima trasmissione di coppia con la massima precisione e una stabilità di processo permanente.

Per questo, offre vantaggi considerevoli rispetto ai classici attacchi Weldon e ai mandrini a calettamento termico la cui precisione di rotazione concentrica tende a diminuire con il tempo. Prolunga la durata utile dell’utensile, non ne danneggia il tagliente ed è garanzia di una superficie brillante.

In più, l’uniformità del profilo delle sollecitazioni allunga la durata del mandrino macchina e dei suoi cuscinetti.

Particolarmente efficiente

Come tutti i mandrini ad espansione idraulica SCHUNK, TENDO Aviation non necessita di alcun dispositivo periferico, a volte molto costoso.

Il diametro di serraggio può essere ridotto utilizzando boccole di riduzione e questo permette allo stesso mandrino di essere utilizzato per diversi diametri.

Diversamente dalle portapinze ER o dai mandrini a calettamento termico, il mandrino portautensili ad alto livello TENDO Aviation, dal prezzo accattivante, è resistente allo sporco ed esente da manutenzione.

Per aumentare la durata di vita mandrino e garantire al tempo stesso la massima stabilità nei processi sensibili, l’attacco di precisione può essere ispezionato e, se necessario, ottimizzato durante i controlli svolti dai tecnici SCHUNK.

TENDO Aviation di SCHUNK può essere utilizzato per la lavorazione di palette turbina o strutture di fusoliere nell’industria aeronautica, rotori dei turbocompressori e particolari sterzi nell’industria “automotive” e di materiali quali titanio e leghe a base di Nichel nelle lavorazioni metalliche. Il mandrino portautensili ad alta precisione, fabbricato esclusivamente nella sede SCHUNK di Lauffen am Neckar, è disponibile per le interfacce HSK-A63, HSK-A100, ISO-40, BT-40 (ø 20 e 32 mm) e anche ISO-50 e BT-50 (ø 20 mm; in previsione anche in ø 32 mm).
