Portautensili TENDO Slim 4ax di SCHUNK

All’esterno, la forma slim dei portautensili a caldo e all’interno tutti i vantaggi dell’espansione idraulica

Con il nuovo portautensile ad espansione idraulica TENDO Slim 4ax di SCHUNK è ora possible combinare la geometria propria del portautensile di calettamento a caldo conforme alla normativa DIN 69882-8, con la qualità comprovata dell’espansione idraulica.

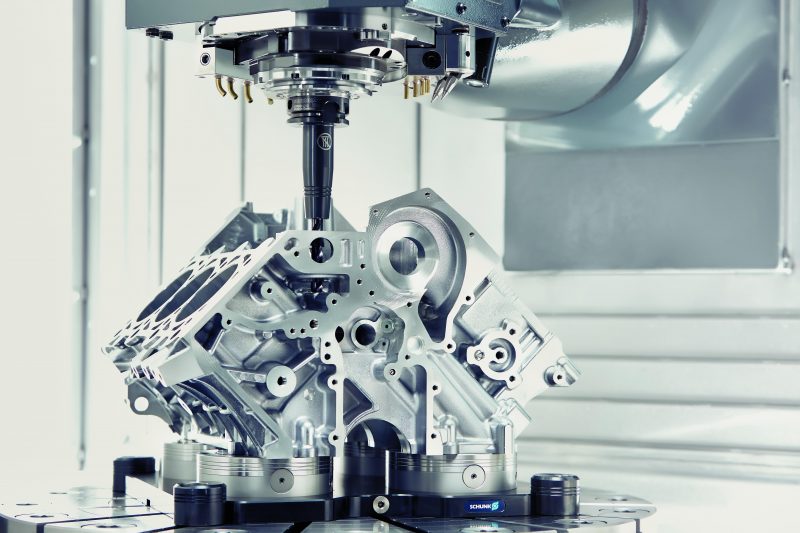

L’attacco slim particolarmente preciso, lo rende ideale per la produzione di serie, specialmente per il settore Automotive. Concepito appositamente per le lavorazioni assiali, mostra tutte le sue potenzialità durante la fresatura vicina ai bordi del pezzo, la lamatura, l’alesatura e la filettatura nei centri di lavoro a 5 assi, nella costruzione di prototipi e degli stampi. Una serie di test provano che le proprietà anti-vibranti caratteristiche della tecnologia ad espansione idraulica hanno migliorato considerevolmente il processo durante le operazioni di fresatura.

L’impiego della tecnologia ad espansione idraulica durante la fresatura, dimezza la forza sull’asse Y, traducendosi in una minore flessione dell’utensile. Riducendo quindi il carico sul tagliente e sull’angolo di taglio, si ottiene una durata di utensile e portautensile notevolmente più lunga. Inoltre, l’utilizzatore potrà ottenere fori calibrati e una massima precisione sul pezzo.

Cambio semplice con il Plug & Work

Come ogni portautensile della serie TENDO, il nuovo TENDO Slim 4ax assicura un’accuratezza di run-out elevata, un effetto anti-vibrante ed un cambio dell’utensile rapido per mezzo di una chiave. Potendo eseguire lavorazioni precise con ridotte tolleranze dimensionali e geometriche, investire in dispositivi periferici aggiuntivi risulta superfluo. Inoltre, il metodo Plug & Work permette di sostituirlo ad un portautensile a calettamento a caldo senza dover riprogrammare la macchina, ed è quindi immediatamente possibile valutare tutti i vantaggi del suo utilizzo in un’applicazione reale.

TENDO Slim 4ax di SCHUNK può essere usato, quindi, senza dispositivi periferici costosi. L’attacco con tecnologia MQL, a lubrificazione minimale, è resistente allo sporco ed è soggetto a pochissima manutenzione. Rispetto ai portautensili a caldo, riporta un’accuratezza di run-out di <0,003 mm a uno sbalzo di 2,5 x D e il grado di bilanciatura a 25.000 rpm, adempiendo perfettamente alle caratteristiche comprovate della serie di portautensili ad espansione idraulica di SCHUNK.
