Sistema di visione intelligente per misure rapide e intuitive

Mitutoyo, riferimento globale in soluzioni di misura di precisione, ha annunciato il lancio di QM-Fit, una macchina di misura ottica manuale compatta e ad alte prestazioni progettata per l’ispezione rapida e accurata di componenti piccoli e sottili. QM-Fit ridefinisce la facilità d’uso grazie un’interfaccia intelligente basata sulle interazioni touch e si posiziona come alternativa di nuova generazione ai tradizionali proiettori di profili.

Un modo più intelligente di misurare

QM-Fit è una macchina progettata per rendere le misure accurate accessibili a tutti, indipendentemente dal livello di competenza. Grazie all’interfaccia utente intuitiva, al touch panel e al riconoscimento automatico avanzato dei pezzi, gli utenti possono semplicemente posizionare un pezzo sulla tavola e avviare immediatamente la misura. Il sistema rileva automaticamente caratteristiche quali cerchi e bordi e fornisce un feedback grafico in tempo reale.

Caratteristiche tecniche

Tra le caratteristiche principali ed efficienza, si segnala:

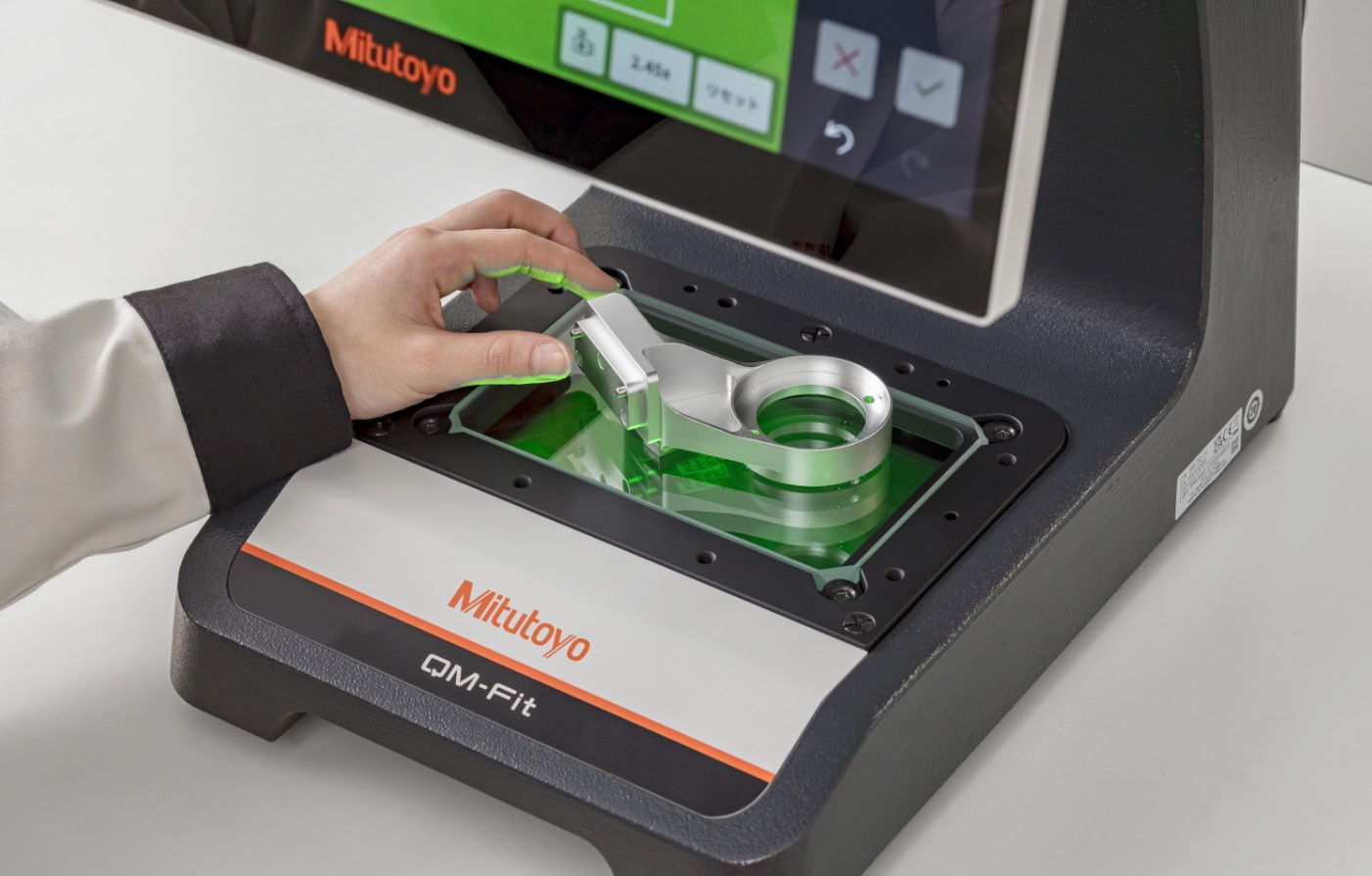

• Misure istantanee con riconoscimento automatico – QM-Fit effettua una misura istantanea con riconoscimento automatico, consentendo agli utenti di posizionare semplicemente il pezzo sulla tavola. Il sistema identifica immediatamente il pezzo, rileva cerchi, linee e altri elementi caratteristici senza necessità di configurazione, allineamento o messa a fuoco manuale e avvia immediatamente la misura.

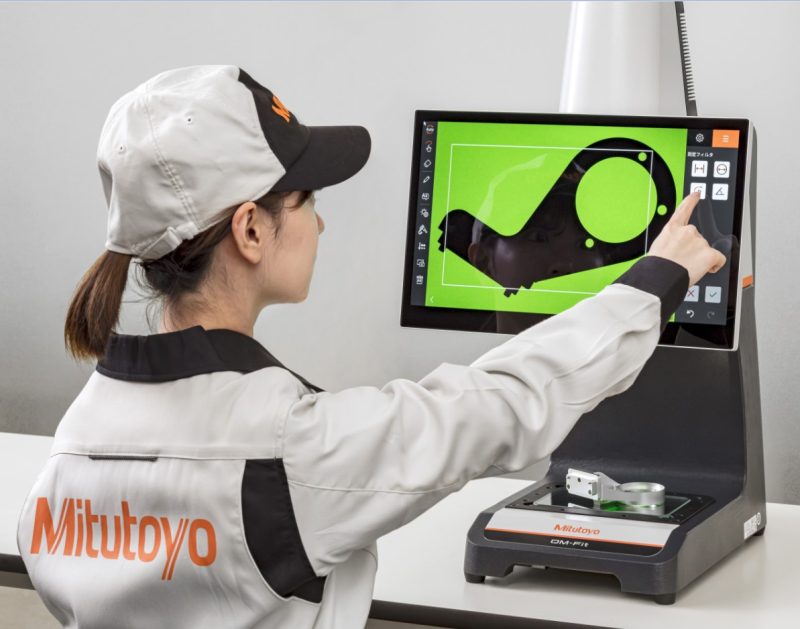

• Funzionamento intuitivo: non sono richieste competenze specifiche – La sua interfaccia intuitiva con touchscreen consente di utilizzare il sistema di misura con semplicità senza la necessità di competenze specifiche. Le guide visive e i suggerimenti automatici riducono al minimo i tempi di formazione e gli errori degli utenti, mentre i risultati vengono visualizzati graficamente in tempo reale con chiari indicatori di superamento/fallimento del test di misura.

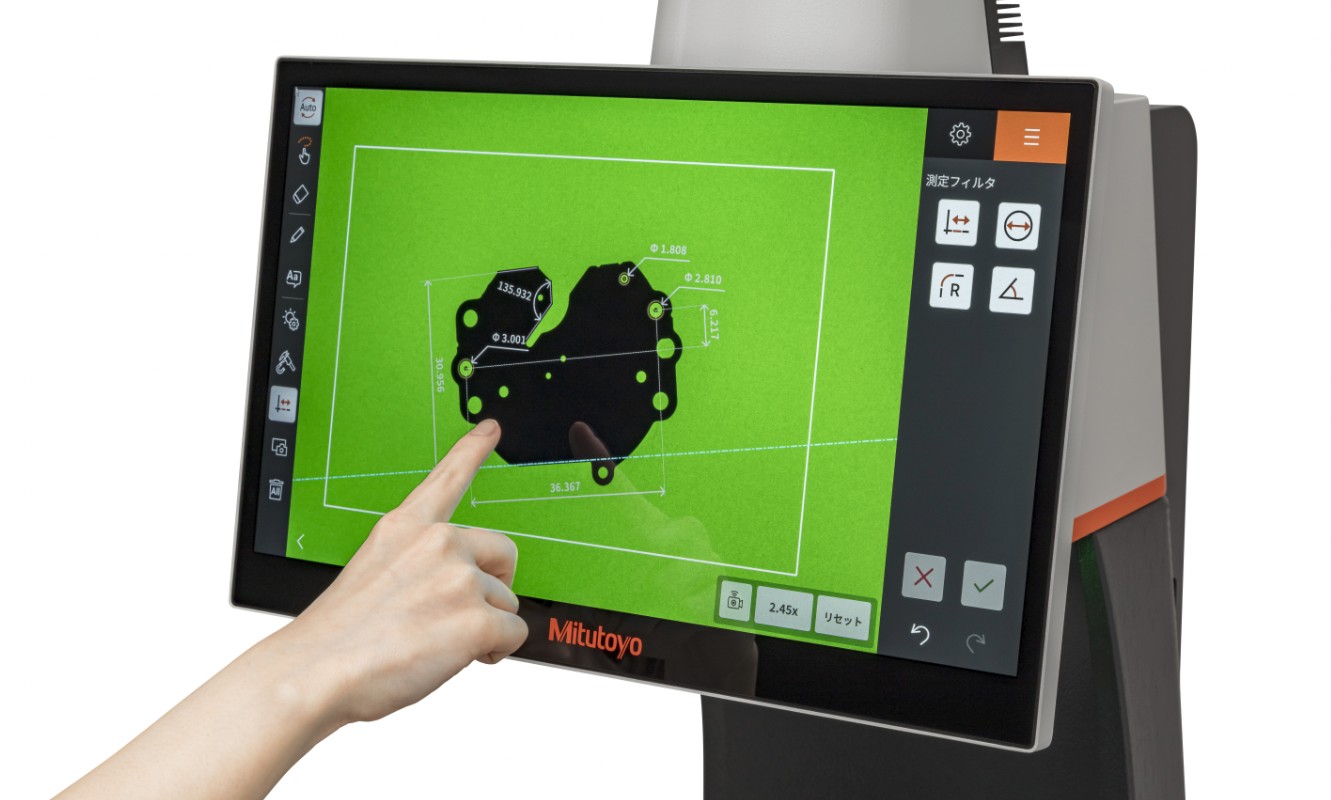

• Funzione Caliper Snap con supporto grafico – Un’altra caratteristica distintiva è la funzione Caliper Snap con supporto grafico, che consente di effettuare misure rapide e precise agganciando righelli digitali ai bordi o ad altre caratteristiche geometriche dei pezzi, eliminando la laboriosa procedura di allineamento del mirino utilizzato nei proiettori tradizionali.
• Maggior produttività, a costi inferiori – QM-Fit migliora anche la produttività e riduce i costi fornendo risultati ripetibili indipendentemente dalle competenze dell’operatore, riducendo la variabilità e la necessità di rilavorazioni. Le funzioni di rilevamento automatico e lo zoom digitale abbreviano i tempi delle misure, contribuendo a eliminare i colli di bottiglia nei processi di controllo qualità e di ispezione del primo articolo.

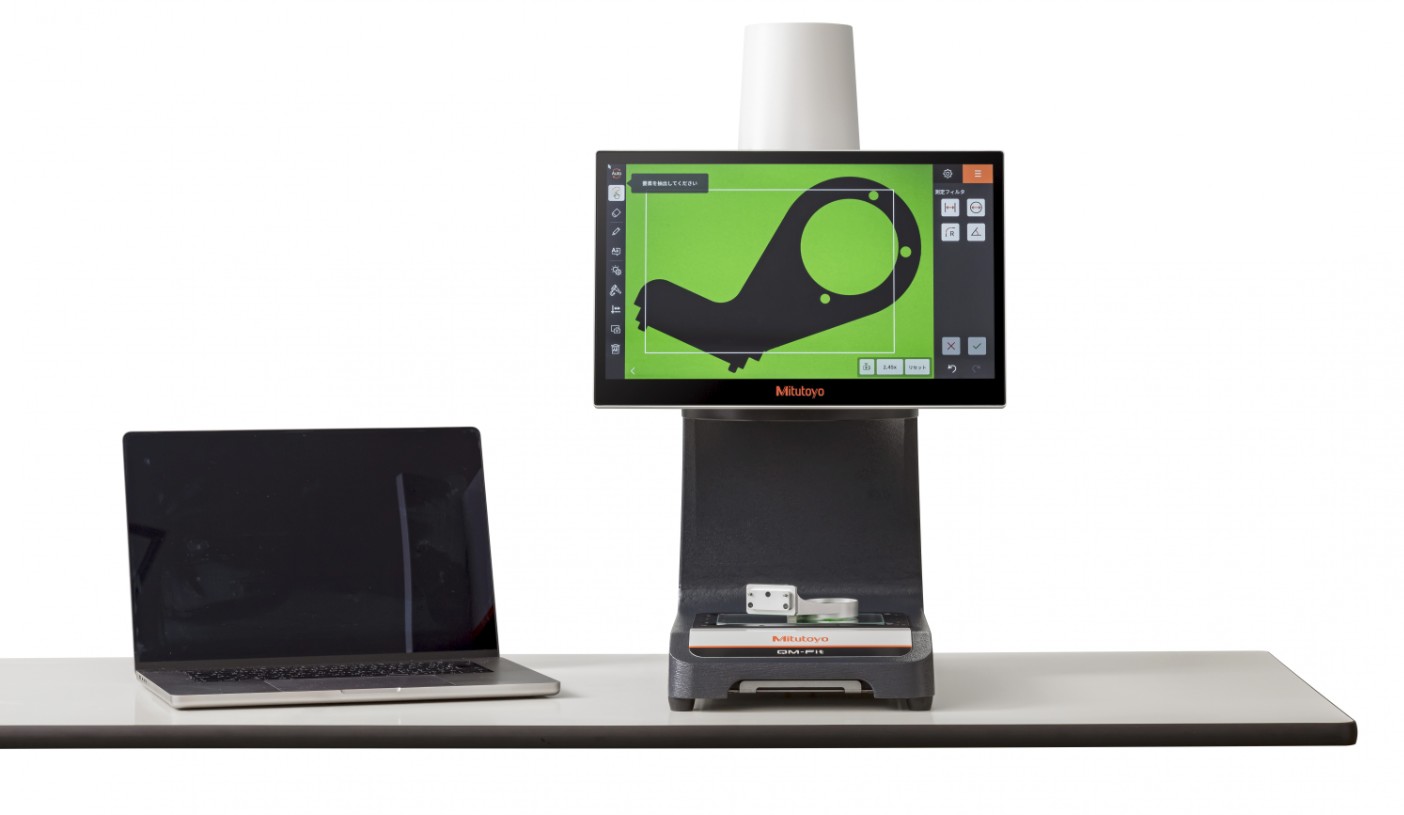

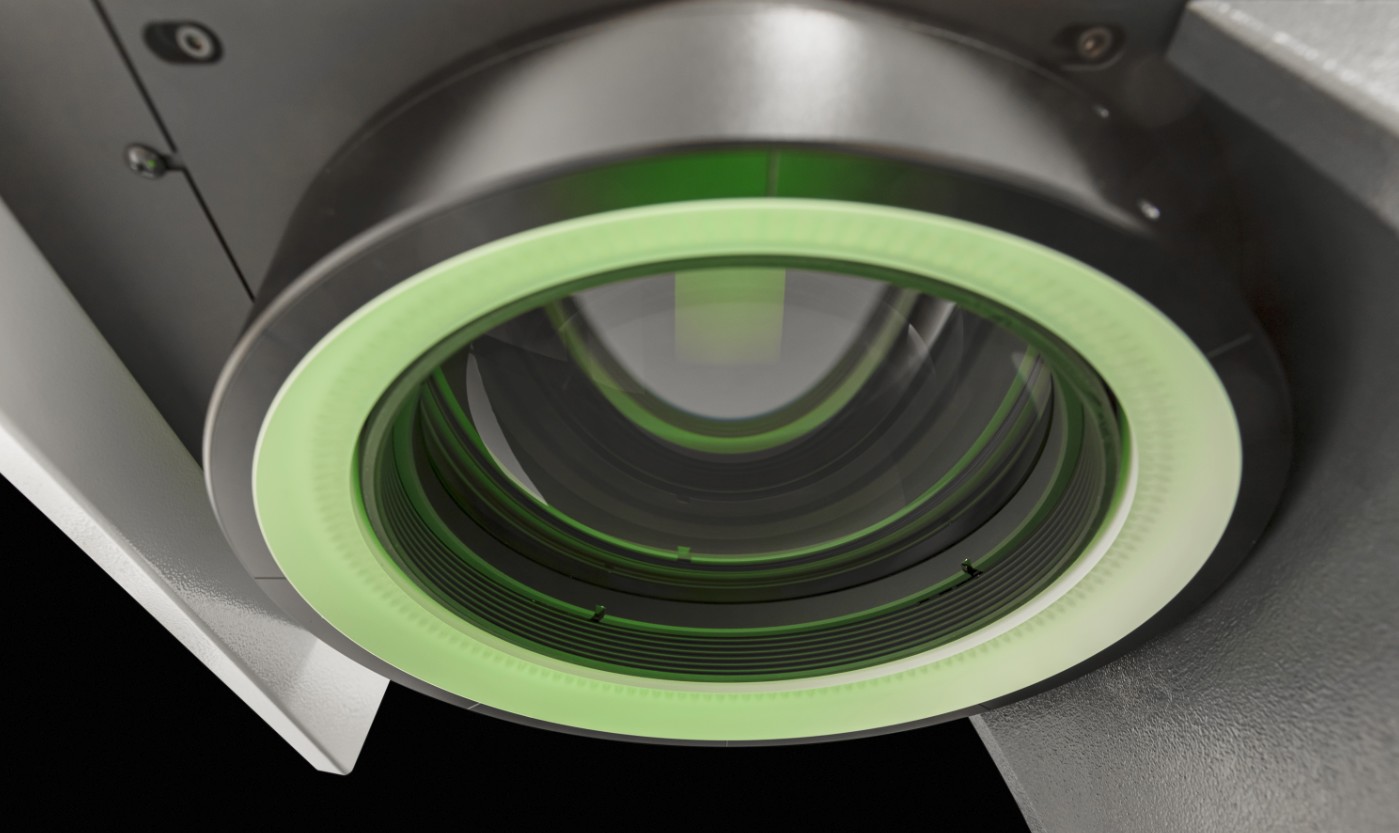

• Design compatto e salvaspazio, ottica potente e immagini ad alta risoluzione – Con il suo design compatto e salvaspazio (366 × 407 × 621 mm e 25 kg), QM-Fit si adatta facilmente a qualsiasi banco di lavoro e funziona come una vera e propria unità autonoma, completa di PC integrato e monitor touch da 15,6 pollici. La sua potente fotocamera a colori CMOS da 20 MP, lo zoom digitale fino a 100x, l’obiettivo telecentrico e la profondità di campo di 36 mm forniscono immagini ad alta risoluzione e una messa a fuoco accurata anche su parti irregolari.
• Affidabile e tracciabile – Infine, il sistema garantisce affidabilità e tracciabilità, con una accuratezza di ±10 µm e una ripetibilità entro 2σ ≤ 4 µm. Le funzioni di tracciabilità integrate e la correzione delle condizioni ambientali migliorano ulteriormente l’affidabilità delle misure.

Miglior alternativa ai proiettori di profili

Mentre i proiettori tradizionali richiedono un allineamento manuale e competenze da parte dell’operatore, la macchina di misura ottica QM-Fit di Mitutoyo automatizza questi passaggi con il rilevamento intelligente e la visualizzazione digitale. Fornisce risultati più rapidi e coerenti, rendendola un sostituto ideale dei proiettori nel controllo qualità, nell’ispezione in ingresso e nelle applicazioni di officina.
