GT-S: la nuova era modulare per le rettificatrici

Fondata su una costante spinta all’innovazione tecnologica, Balance Systems introduce GT-S, la nuova linea di prodotti progettata per massimizzare le performance dei processi di lavorazione su macchine a controllo numerico, con un focus d’eccellenza sul mondo della rettifica.

GT-S ridefinisce gli standard di mercato attraverso un approccio cost-effective e fortemente modulare. Questa architettura assicura una straordinaria scalabilità, permettendo di configurare soluzioni mirate sia per applicazioni basilari che per contesti complessi, coniugando altissimi livelli qualitativi con un investimento mirato.

Il sistema si articola in tre macro-funzioni integrabili a seconda delle specifiche esigenze:

• Gestione dell’equilibratura (sia automatica che manuale) dei mandrini di lavoro.
• Controllo attivo del contatto tra utensile e pezzo, nonché tra utensile e profilatore.
• Sistemi di misura dimensionale dedicati alle fasi di pre-processo, in-process e post-processo.

Ingegneria e design a misura di quadro elettrico

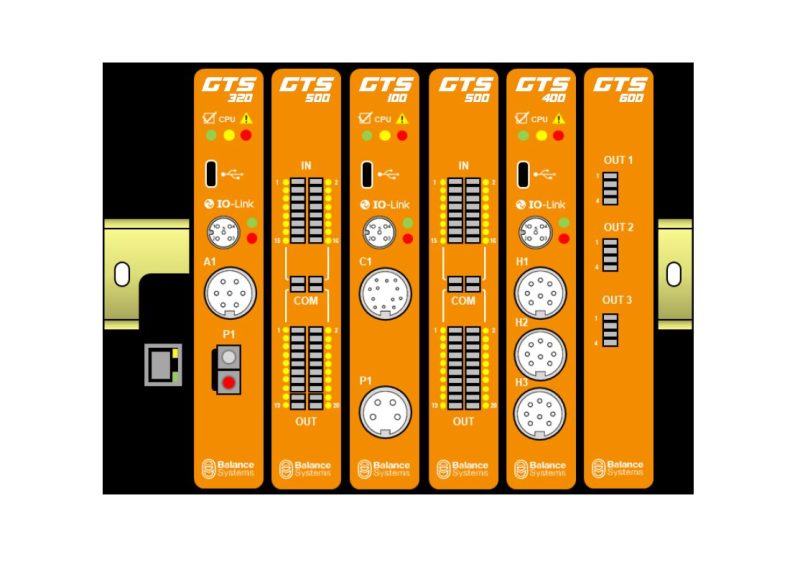

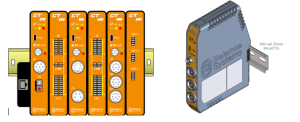

Progettati per l’installazione industriale su normali guide DIN all’interno degli armadi elettrici, i moduli funzionali GT-S offrono una praticità di gestione senza precedenti. Ciascuna unità può essere inserita o rimossa rapidamente – ad esempio per interventi di manutenzione – senza che ciò comprometta la continuità operativa o la funzionalità dell’intero sistema.

Specifiche strutturali e di connettività dei moduli:

• Ingombri (senza connettori): 25 mm (L) x 124 mm (P) x 166 mm (H)
• Alimentazione standard: 24Vdc
• Comunicazione con CNC/PLC: Supporto nativo per protocollo IO-Link (gestione I/O, lettura/scrittura parametri e variabili di processo), oltre a I/O Digitali e Analogici.
• Funzioni di data logging integrate.
• Unità di misura: Compatibile sia con il Sistema Internazionale che con il Sistema Imperiale.
• Diagnostica evoluta: Dotato di cicli di auto-test e controllo power good per l’immediata individuazione di eventuali anomalie.

Ogni singolo modulo gode di tracciabilità certificata e dà accesso a un portale di supporto dedicato che raccoglie manuali, schede tecniche e aggiornamenti firmware costanti.

Un’interfaccia utente flessibile e aperta

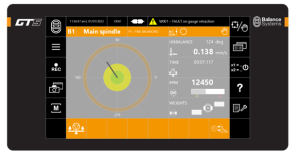

L’ecosistema HMI del GT-S sfrutta tecnologie multipiattaforma all’avanguardia, offrendo la massima libertà installativa sia su sistemi operativi Microsoft Windows che Linux. È inoltre disponibile un performante pannello operatore da 7” full touch-screen ad altissima risoluzione, pensato per ospitare nativamente il medesimo software di supervisione.

La totale personalizzazione delle schermate consente agli operatori di costruire layout grafici su misura in base alle diverse fasi di lavorazione della macchina ospite. Grazie alle librerie grafiche integrate, l’inserimento dell’interfaccia all’interno dei pannelli operatore del CNC risulta immediato. Inoltre, l’architettura multi-client via Ethernet TCP-IP abilita il controllo remoto completo, semplificando le attività di service e il supporto al setup da remoto.

Continuità e retrofitting “Plug & Play”

Per chi già adotta le storiche gamme Balance Systems VM15 e VM25, la linea GT-S rappresenta un’evoluzione naturale: eredita infatti l’ampio parco accessori di bordo macchina (come teste equilibranti, sensori di emissione acustica e testine di misura modulari), integrandolo con innovazioni tecnologiche di ultima generazione.

Il sistema è inoltre progettato per consentire un agevole retrofitting plug & play sulla maggior parte dei modelli precedenti (famiglie VM5, VM7, VM9, VM10, VM15, VM20, VM24 e VM25).
