Balance Systems GT-S: modularità avanzata per la rettifica

Balance Systems sempre attenta nel proporre soluzioni d’avanguardia e allo stato dell’arte, è lieta di presentare la nuova gamma di prodotto “GT-S” destinata all’ottimizzazione dei processi di lavorazione su macchina utensile a controllo numerico e rettificatrici di ogni genere in particolare.

GT-S rappresenta un nuovo concetto di modularità cost-effective, garantendo un’ampia scalabilità di configurazioni in grado di soddisfare semplici e complesse applicazioni con qualità e prestazioni sempre di eccellenza, ad un costo adeguato.

GT-S si presenta come un sistema modulare che mette a disposizione, in varie configurazioni e opzioni, tre funzioni:

• Equilibratura automatica e manuale dei mandrini di lavorazione.
• Controllo di contatto utensile-pezzo e utensile-profilatore.
• Misura pre, in e post processo del pezzo in lavorazione.

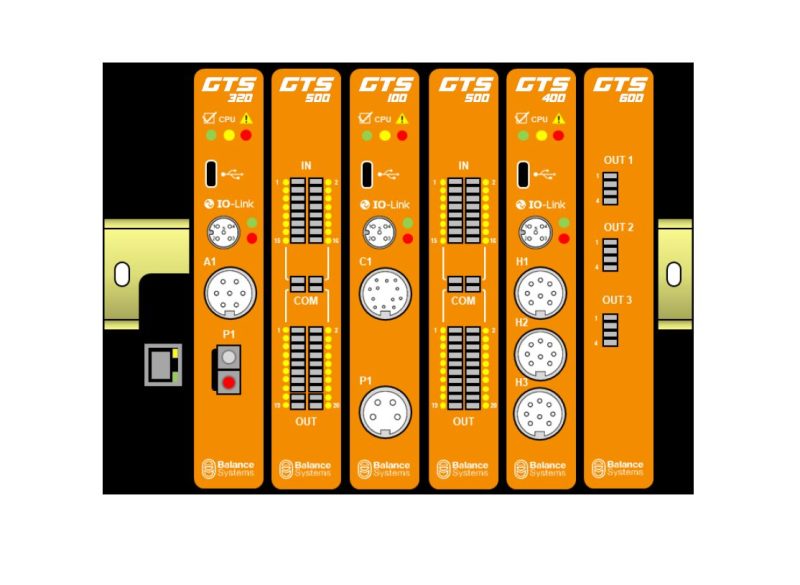

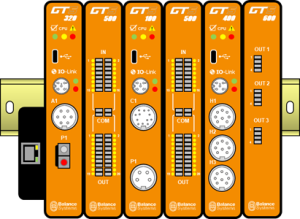

I moduli funzione sono progettati e ingegnerizzati per l’installazione in armadio elettrico su guida DIN standard. L’assemblaggio in armadio è semplicissimo ed è possibile inserire e disinserire ciascun modulo, ad esempio per operazioni di manutenzione, senza alterare la funzionalità del sistema.

Le Caratteristiche comuni a tutti i moduli

• Dimensioni (connettori esclusi): W: 25 mm x D: 124 mm x H: 166 mm
• Alimentazione 24Vdc
• Interfaccia con PLC/CNC:
  • IO-Link ( permette gestione IO, R/W parametri, lettura di variabili di processo )
  • Digital IO
  • Analog IO
• Data logging.
• Unità di misura: Sistema Internazionale, Sistema Imperiale.
• Diagnostica avanzata con funzioni di auto-test e power good per l’identificazione delle anomalie.

Per ciascun modulo, è garantita la tracciabilità del prodotto e l’accesso a un portale di servizi a disposizione dell’utente (schede tecniche, manuali d’uso, aggiornamenti firmware, ecc.)

L’interfaccia operatore è realizzata con tecnologie avanzate multipiattaforma che permettono l’installazione del software HMI sia in ambienti Microsoft OS ®Windows che OS ®Linux.

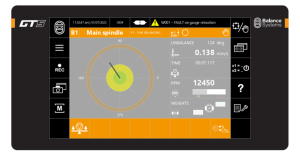

E’ disponibile anche un pannello operatore da 7”, full touch-screen ad alta risoluzione, che ospita lo stesso software HMI.

Le interfacce operatore GT-S sono corredate di funzioni di customizzazione delle pagine da visualizzare, con le quali l’utente può creare le viste a proprio piacimento e in base alle fasi del processo in esecuzione sulla macchina ospite. Il software è corredato di librerie grafiche per l’integrazione totale delle schermate all’interno delle interfacce operatore del controllo numerico. Inoltre, con l’accesso multi-client, tramite rete ethernet TCP-IP, il sistema è completamente controllabile da remoto per operazioni di service e supporto al setup.

Per coloro che sono già familiari coi prodotti Balance Systems VM15 e VM25, la nuova linea di GT-S eredita dai precedenti sistemi una grande varietà di componenti per il bordo macchina (teste equilibranti, sensori AE, testine modulari di misura, ecc.) ma si arricchisce e si integra da una serie di novità.

Il sistema GT-S è adatto anche per il retrofitting “plug & play” per la maggior parte dei sistemi precedenti VM5, VM7, VM9, VM10, VM20, VM24, VM15, VM25.

Per ulteriori informazioni visita il sito e vienici a trovare alla fiera Grinding Hub di stoccarda Padiglione 9 Stand D21.

* Questo articolo è stato redatto da Dr. Ing. Andrea Guidotti, R&D Director presso Balance Systems S.r.l, Italia
