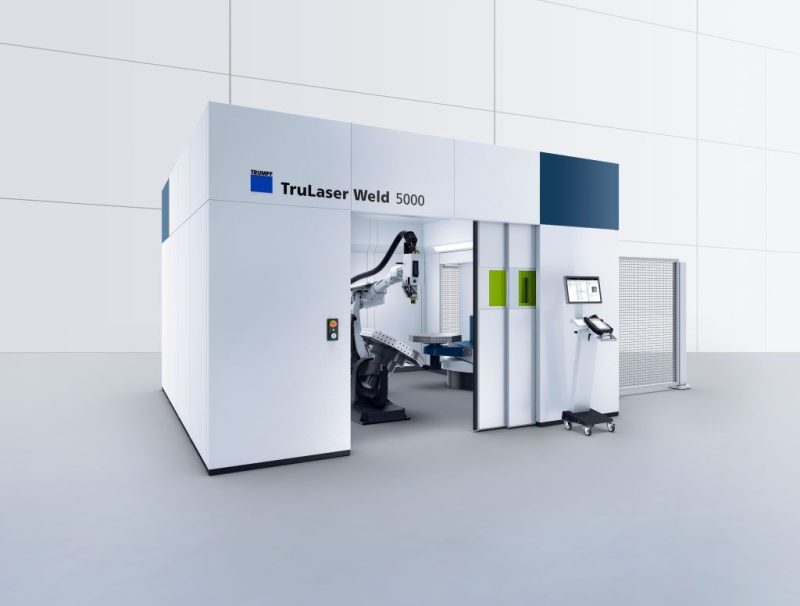

Produttività e precisione: TRUMPF TruLaser Weld 5000

Nel panorama manifatturiero moderno, la ricerca della perfezione nei giunti metallici non è più solo una questione estetica, ma un requisito fondamentale di integrità strutturale e competitività economica. TRUMPF, è tra gli attori pincipali specializzati nelle tecnologie laser, risponde a questa sfida con la TruLaser Weld 5000. Questo sistema di saldatura laser “chiavi in mano” è progettato per ridefinire gli standard di precisione, velocità e flessibilità.

L’integrazione di robotica avanzata, sensori intelligenti e processi esclusivi come FusionLine e BrightLine è in grado di trasformare il reparto produttivo, riducendo i costi di finitura e aumentando drasticamente il rendimento degli impianti.

TruLaser Weld 5000: un sistema integrato per la massima efficienza

La TruLaser Weld 5000 non è una semplice macchina, ma un ecosistema produttivo completo. Integra in un’unica cella di protezione:

• Robot antropomorfo ad alta precisione.
• Sorgente laser di ultima generazione.
• Ottica di focalizzazione avanzata.
• Unità di posizionamento e cabina di sicurezza certificata.

Questa configurazione permette di passare rapidamente dalla produzione di giunti profondi e resistenti a giunti lisci ed esteticamente perfetti. Grazie alla saldatura a conduzione termica, è possibile ottenere raggi di saldatura così precisi da eliminare la necessità di costose e lunghe operazioni di rettifica manuale.

Saldatura a penetrazione profonda: libertà nel design

Per le applicazioni che richiedono una resistenza meccanica estrema, la saldatura di penetrazione profonda offerta dalla TruLaser Weld 5000 garantisce risultati inarrivabili dai metodi tradizionali. Questo processo permette ai progettisti una maggiore libertà nel design dei particolari, consentendo giunzioni su spessori importanti con zone termicamente alterate ridotte al minimo, preservando così le proprietà metallurgiche del pezzo.

FusionLine: superare i limiti delle tolleranze

Uno dei principali ostacoli della saldatura laser tradizionale è la necessità di una preparazione dei lembi perfetta. TRUMPF ha risolto questa criticità con la tecnologia FusionLine. Questa permette di compensare fessure di larghezza fino a 1 mm utilizzando materiale d’apporto (filo). Questo significa che non è più necessario ottimizzare l’intera gamma di componenti esclusivamente per il laser: è possibile produrre in modo redditizio anche pezzi con tolleranze meno stringenti.

Il risultato è un coefficiente di sfruttamento dell’impianto notevolmente migliorato. Il modulo di rotazione integrato nell’ottica permette di ruotare l’ugello del filo fino a 180°, garantendo un’accessibilità senza precedenti anche nelle geometrie più complesse. Per una stabilità di processo superiore, il sistema è ottimizzato per lavorare in configurazione a trascinamento, garantendo profondità di saldatura significativamente maggiori rispetto alla saldatura ad arco tradizionale.

Innovazione nell’accessibilità: il modulo di rotazione per gas inerte

Il tempo ciclo è il parametro che determina la redditività di un impianto. TRUMPF ha introdotto un innovativo modulo di rotazione per il gas di protezione che elimina i tempi morti. L’ugello del gas inerte ruota intorno al sistema ottico senza interruzioni.

In questo modo, il robot non deve più cambiare orientamento per seguire la direzione del cordone, evitando pause per il riposizionamento dei cavi o della torcia. Il processo diventa fluido, continuo e incredibilmente più veloce.

Sensori intelligenti: il sistema TeachLine

La precisione millimetrica è garantita da TeachLine, un sistema a sensori che riconosce autonomamente la posizione del giunto. Attraverso la definizione di tre punti di misurazione, TeachLine registra l’effettivo posizionamento del pezzo e corregge automaticamente il programma di lavoro. Questo azzera gli scarti dovuti a imprecisioni nel posizionamento del pezzo sulle maschere di fissaggio.

BrightLine Scan e BrightLine Weld: qualità e pulizia

La stabilità del processo è la chiave per una produzione senza interruzioni. Le tecnologie BrightLine portano la saldatura laser a un nuovo livello di pulizia:

1. BrightLine Scan: Questa nuova ottica sposta dinamicamente il raggio sulla superficie tramite due specchi programmabili. Il fascio può oscillare entro un’area di 9 mm di diametro, permettendo di riprodurre sequenze di saldatura complesse e migliorando la gestione del bagno di fusione.
2. BrightLine Weld: Questa tecnologia permette di distribuire la potenza laser tra una fibra interna e una anulare. Il controllo superiore della stabilità dell’arco ottico riduce drasticamente gli spruzzi e gli imbrattamenti. Meno spruzzi significano meno tempi di fermo per la pulizia della cabina e delle ottiche, minori operazioni di finitura sui pezzi e, in definitiva, meno scarti.

Facilità di programmazione: dall’interfaccia a TruTops Weld

Nonostante l’elevata tecnologia, la gestione della TruLaser Weld 5000 è intuitiva. L’operatore può impostare il percorso di saldatura direttamente dall’interfaccia utente o, per massimizzare la produttività, utilizzare la programmazione offline con TruTops Weld. Questo software permette di creare e simulare i programmi di saldatura mentre la macchina è impegnata in produzione, ottimizzando ogni movimento del robot.

Open House TRUMPF a Buccinasco

Le descrizioni tecniche non possono sostituire l’esperienza dal vivo. TRUMPF è lieta di invitare professionisti e aziende del settore alla propria Open House, che si terrà a Buccinasco (MI) dal 21 al 23 maggio.

Sarà un’occasione unica per vedere in azione la TruLaser Weld 5000 e testare con mano la rapidità e la precisione dei nostri sistemi. Oltre alla saldatura, potrete valutare le soluzioni TRUMPF per l’intero ciclo di lavorazione della lamiera:

• Piegatura: in esposizione le piegatrici TruBend 1060, TruBend 3130 e l’avanzata TruBend 5170 dotata di ToolMaster per il cambio utensili automatico.
• Taglio Laser: un’oppoptunità per scoprite la produttività della TruLaser 5030 Fiber, il riferimento per il taglio piano ad alta velocità.
