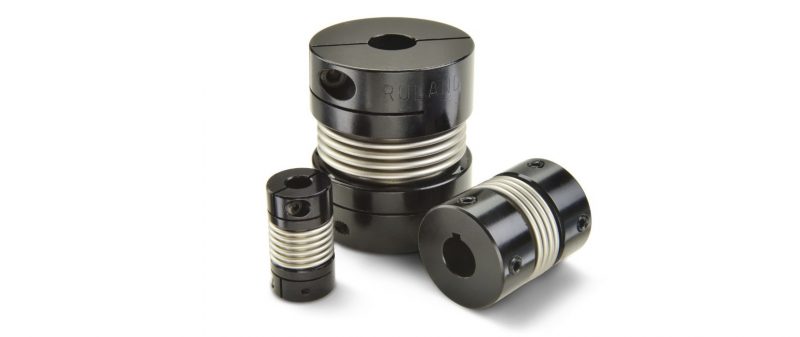

Ruland, ampia scelta di giunti a soffietto ad alta precisione a gioco zero ed esenti manutenzione

Su richiesta si possono realizzare anche esecuzioni non standard.

Ruland (in Italia da Getecno) ha ampliato la sua gamma di giunti a soffietto e ora offre anche una versione con diametro esterno di 57 mm. Ciò consente diametri del foro più grandi e una maggior capacità di coppia e rigidità torsionale. Poiché i giunti a soffietto garantiscono un’elevata precisione e precisione nella ripetizione, questi sono spesso utilizzati dai progettisti in sistemi con servomotori. La gamma dei giunti a soffietto a morsetto comprende ora anche fori fino a 32 mm, con o senza scanalatura.

I giunti a soffietto sono costituiti da 2 mozzi e 1 soffietto metallico a parete sottile. I mozzi sono in alluminio e garantiscono un accoppiamento con massa e momento d’inerzia ridotti. Sono collegati tra loro da un soffietto in acciaio inossidabile a parete sottile e rimangono rigidi a livello torsionale e allo stesso tempo elastici a flessione anche quando trasmettono coppie elevate. I giunti a soffietto possono compensare tutti i tipi di disallineamento e hanno la massima capacità di coppia e rigidità torsionale all’interno della gamma di giunti servoassistiti di Ruland: sono caratterizzati dalla massima precisione e sono ideali per applicazioni lineari, ad esempio nell’industria della stampa, nella produzione di semiconduttori, nella tecnologia solare o nella robotica. Inoltre i giunti sono privi di gioco e non hanno elementi mobili, caratteristica che conferisce loro un lungo ciclo di vita senza necessità di manutenzione. Per applicazioni con velocità fino a 10.000 giri/min, il design bilanciato del giunto a soffietto riduce le vibrazioni.

I giunti a soffietto Ruland sono disponibili in misure metriche e in pollici e combinazioni di misure metriche e in pollici, con o senza cava per chiavetta, da 3 mm (1/8 di pollice) a 32 mm (1 e 1/4 di pollice). Su richiesta si possono realizzare anche esecuzioni non standard, ad esempio con dimensioni di alesaggio speciali, tolleranze di alesaggio su misura e mozzi in acciaio inossidabile. Insieme ad altri giunti servoassistiti come i giunti a lamelle, elastomerici e Oldham, l’azienda offre ora un’ampia gamma di diametri esterni e dimensioni dei fori con la serie estesa. I giunti a soffietto fanno parte della gamma di giunti offerti da Ruland per la tecnologia di azionamento, che comprende anche i giunti a fasci elicoidali, Controlflex, a lamelle, Oldham, a fessura ed elastomerici a gioco zero. Sono prodotti nel stabilimento vicino a Boston in USA, sotto i più severi controlli e con processi proprietari, per essere disponibili subito.

A questo link sono disponibili file CAD 3D, specifiche complete del prodotto e video di installazione.
